一、概述：

該保護裝置安裝于機頭、機尾及有溜槽下料口的附近，裝置有檢測傳感器和控制箱兩部份組成，傳感器采用大功率紅外線檢測手段，并能根據各種不同規格的膠帶機調整傾角度，其通用性強，適用于各種不同規格的膠帶機。方便安裝，無須對膠帶機機架進行加工?？刂葡涿姘逶O有自校按鈕，便于自檢。檢測器外殼采用鋼鑄件結構。光電檢測采用膠管密封，塵土和物料附著不影響靈敏度。一臺控制箱可與1-4套檢測器配套使用。

二、用途：

本保護裝置適用于煤礦井上、電廠、碼頭、冶金、水泥等各種型號膠帶運輸機膠帶縱向撕裂的保護。在皮帶出現撕裂、戳破；絞結出損壞或者鋒利物凸出皮帶時，撕裂裝置能發出報警信號和停機信號。

三、技術參數：

開關觸點：2常開、2閉合

工作電壓：AC220V

使用環境：-30°C~+60°C

傾角角度：10°-45°

通訊接口：RS485符合MODBUS協議（用戶選配）

通風距離：雙絞線1.2公里，光纜50公里

檢測型式：紅外光源

復位方式：手動復位

動作力：1~5kg

防護等級：IP65

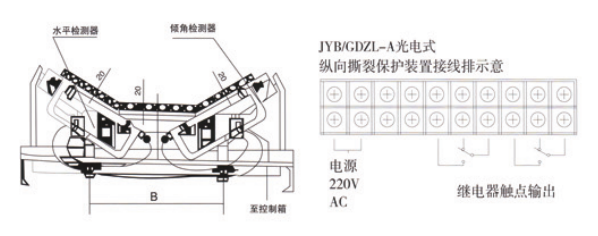

四、安裝與接線圖
